Accessoris per a canonades

R: Oferint una manera fiable de connectar sistemes de canonades amb els diferents equips, vàlvules i altres components de pràcticament qualsevol sistema de processament, les brides són el segon mètode d'unió més utilitzat després de la soldadura.
L'ús de brides afegeix flexibilitat a l'hora de mantenir els sistemes de canonades, ja que permet un desmuntatge més fàcil i un millor accés als components del sistema.
Una connexió amb brides típica consta de tres parts:
Brides de canonada
Junta
Forrellat
En la majoria dels casos, hi ha materials específics de juntes i cargols fets amb els mateixos materials o aprovats com els components de canonades que voleu connectar. Les brides d'acer inoxidable són algunes de les més habituals. No obstant això, les brides estan disponibles en una àmplia gamma de materials, per la qual cosa és essencial adaptar-les a les vostres necessitats.
Altres materials de brida comuns inclouen Monel, Inconel, Chrome Moly i molts altres segons l'aplicació.
La millor opció per a les vostres necessitats dependrà tant del sistema en què pretengui utilitzar la brida com dels seus requisits específics.

R: El disseny de la brida és només el començament quan es considera la brida ideal per al vostre sistema de canonades. Els tipus de cara són una altra característica que tindrà un impacte important en el rendiment final i la vida útil de les brides.
Els tipus de carament determinen tant les juntes necessàries per instal·lar la brida com les característiques relacionades amb el segell creat.
Els tipus de cares comuns inclouen:
Cara plana (FF): com el seu nom indica, les brides de cara plana presenten una superfície plana i uniforme combinada amb una junta de cara completa que entra en contacte amb la major part de la superfície de la brida.
Cara elevada (RF): aquestes brides presenten una petita secció elevada al voltant del forat amb una junta de cercle interior del forat.
Cara de junta d'anell (RTJ): s'utilitza en processos d'alta pressió i alta temperatura, aquest tipus de cara presenta una ranura en la qual s'assenta una junta metàl·lica per mantenir el segell.
Llengua i ranura (T&G): aquestes brides presenten ranures i seccions elevades coincidents. Això ajuda a la instal·lació, ja que el disseny ajuda a autoalinear les brides i proporciona un dipòsit per a l'adhesiu de la junta.
Mascle i femella (M&F): semblants a les brides de llengüeta i ranura, aquestes brides utilitzen un parell de ranures i seccions elevades coincidents per assegurar la junta. Tanmateix, a diferència de les brides de llengüeta i ranura, aquestes conserven la junta a la cara femenina, proporcionant una col·locació més precisa i més opcions de material de junta.
Molts tipus de cares també ofereixen un dels dos acabats: serrat o llis.
Escollir entre les opcions és important, ja que determinaran la junta òptima per a un segell fiable.
En general, les cares llises funcionen millor amb juntes metàl·liques, mentre que les cares dentades ajuden a crear segells més forts amb juntes de material tou.

R: La connexió de brida permet unir els dos materials mitjançant parts de llavi interior i exterior. La coberta es col·loca entre elles per evitar qualsevol problema que es pugui produir. Aleshores, els instal·ladors utilitzen les brides per subjectar els cargols fermament. Per garantir l'estanquitat en connectar brides, s'utilitzen elements de segellat. Per garantir un segellat saludable, s'ha de tenir cura d'alinear les brides i apretar els cargols amb el mateix parell.
Normalment, les brides estan roscades o soldades, i podeu connectar les dues brides amb l'ajuda d'una junta, que facilita l'accés al sistema de canonades. Aquestes brides inclouen brides de soldadura de sòcol, brides cegues, brides amb coberta de soldadura i brides lliscants, etc. Hi ha molts tipus disponibles. Les brides proporcionen la superfície per segellar la junta contra les forces aplicades i moure-la al voltant de la junta. La connexió permetrà un fàcil desmuntatge i muntatge de canonades o desmuntatge de components.

R: Les brides probablement estan influenciades per la mida de la brida quan es desenvolupen, es mantenen o es milloren un sistema de canonades. Per garantir la mida correcta de la brida, heu de tenir en compte com es connecta a la canonada i a les juntes que s'utilitzen. Aquí teniu algunes consideracions a l'hora de triar les dimensions de la brida.
Gruix: quan escolliu una brida, el millor és tenir en compte el gruix: el gruix de la vora de fixació exterior.
Mida normal del forat: mesura el diàmetre interior dels connectors de brida
Diàmetre del cercle del cargol: quan es mesura de centre a centre, aquesta és la distància entre els forats dels cargols dels costats oposats.
Mida de canonada: una mida de canonada ideal per a la brida que s'utilitza.

R: L'elecció de la brida adequada per al vostre sistema de canonades o el propòsit d'unió previst ajudarà a garantir un rendiment fiable, una llarga vida útil i un cost assequible. A continuació es mostren els tipus de brides comuns i els seus usos.
Brides de soldadura de socket
Les brides de soldadura per endoll tenen una connexió on introduïu la canonada a la brida, de manera similar a les juntes d'ajustament. Una soldadura de filet de múltiples passades ajuda a assegurar la connexió. Això fa que les brides de soldadura de socket siguin ideals per a diàmetres de canonades més petits en condicions de baixa temperatura i baixa pressió. Per tant, aquestes brides eliminen les limitacions dels extrems roscats i fan que aquesta forma sigui més fàcil de configurar que altres brides soldades.
brides d'unió solapada
Brides d'unió de solapa
Les juntes de brida de solapa tenen una construcció de dues peces, i la connexió amb brida es fa soldant l'extrem de l'eix a la canonada o la connexió i utilitzant una brida de suport. A causa del seu disseny, aquesta forma és molt popular per utilitzar-la en sistemes amb dimensions reduïdes o que requereixen desmuntatge i manteniment freqüents.
Brides cegues
Les brides cegues, simplement discs en blanc que són fàcils de cargolar, s'utilitzen en l'aïllament o la terminació de sistemes de canonades. Quan es col·loquen correctament i s'utilitzen amb les juntes adequades, poden crear un segell excel·lent que és fàcil d'eliminar quan sigui necessari.
Brides de coll de soldadura
Les brides de coll de soldadura s'han de soldar per eix per instal·lar-les, igual que les juntes de brida de solap. Tanmateix, la seva fiabilitat els converteix en una opció popular per a canonades de procés. També funcionen excel·lentment en sistemes amb diversos corbes repetits, el que els fa ideals per a sistemes d'alta temperatura i pressió.

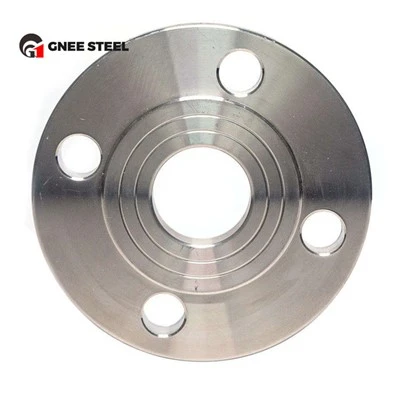

Brides Slip-On
Les brides lliscants s'utilitzen àmpliament i vénen en diverses mides per suportar sistemes amb cabals més elevats i en tot. Tot el que heu de fer és fer coincidir el diàmetre exterior de la canonada amb la brida. La brida s'ha de subjectar de manera segura a la canonada per ambdós costats, cosa que fa que la instal·lació sigui una mica més tècnica.
Brides roscades
Aquest disseny, també anomenat cargol de brida, presenta una rosca a l'interior del forat de la brida que coincideix amb la rosca mascle de la canonada o accessori. Podeu prescindir de la soldadura en moltes aplicacions gràcies a la connexió roscada. Per utilitzar brides roscades, és millor fer coincidir la rosca amb les canonades que voleu connectar.
brida de soldadura de coll llarg
Brides de soldadura de coll llarg
Les brides de coll de soldadura llargues, també conegudes com a brides integrals, indiquen que el coll d'una brida de coll de soldadura és extremadament llarg. La brida del coll de soldadura presenta habitualment un coll cònic i un extrem bisell unit amb el tub complementari.
Brides d'orifici
Quan s'utilitzen plaques d'orifici o broquets de flux, s'utilitzen brides d'orifici en lloc de les brides de canonades típiques. L'objectiu principal és mesurar la rapidesa amb què els gasos o líquids es mouen per la canonada adequada.
Tipus de brides especials que necessiteu saber
Les brides especials són tipus de brides adequats per al seu ús en una àmplia gamma d'entorns. També inclouen tipus de brida amb una àmplia gamma d'usos. Els tipus especials de brida inclouen:
Brides expansibles
Brides Nipo
Brides reductores
Brides de cub alt
Brides tipus anell
Solc i brides de llengüeta
Brides soltes
Brides cegues d'ulleres.

R: Una connexió de brida és un conjunt que inclou dos equips, canonades o accessoris de canonada, dues brides, estores de brida i cargols. També s'utilitzen diferents tipus de volanderes amb la connexió de brida per assegurar la connexió.
A més, una connexió de brida culmina amb la unió de dos materials mitjançant peces o brides de llavi interior i exterior. Perquè cadascuna de les cares oposades de la brida formi un segell, s'ha d'exercir i mantenir una força (compressió de la junta o pressió de segellat). Per garantir que les brides es mantinguin al seu lloc, sovint es cargolen amb una junta entre les cares de la brida per formar un segell hermètic. Una de les juntes que s'utilitzen sovint per a aquest segellat és una molla de disc, que és un tipus de molla.

R: Tot i que podeu trobar una aplicació específica on les brides i els accessoris són l'única opció pràctica, les brides també proporcionen avantatges al sistema de canonades que els tipus d'accessoris hidràulics tradicionals no. Per exemple, a les aplicacions de OD més grans, les brides sovint no es poden connectar als ports de canonades i components amb més facilitat en comparació amb els adaptadors o accessoris roscats. El més important és que en les aplicacions de servei més severes en equips de construcció mòbils les connexions de brida són adequades per a:
Fàcil muntatge en espais reduïts on les claus poden no tenir espai lliure si instal·leu accessoris de brida tradicionals. Es munten més fàcilment amb un parell moderat.
Zones de difícil accés on necessiteu flexibilitat, podeu eliminar la necessitat d'adaptadors a la línia de mànega, canonada o tub.
Connexions de canonades, tubs o connexions de mànega grans on hi ha alta pressió, vibració o pressió de xoc, que podrien danyar més fàcilment els accessoris hidràulics grans tradicionals.
La realització de connexions permet un fàcil manteniment en línies rígides com tubs metàl·lics o tubs continus.
Redueix la possibilitat que els components es soltin en aplicacions hidràuliques rigoroses.
L'ús de connexions de brida en circumstàncies d'alta pressió i mida més gran permet un muntatge fàcil d'utilitzar excessivament els accessoris més grans. Les brides inclouen un muntatge amb espai lliure, fàcil de tornar a connectar i desconnectar per al manteniment de les connexions de la mànega, el col·lector i el tub podria ser molt més ràpid i proporcionar la possibilitat d'un parell més precís dels cargols en lloc d'intentar aconseguir el parell adequat d'un accessori gran. Els accessoris de brida i les connexions de brida tenen menys probabilitats d'afluixar-se en comparació amb un accessori hidràulic estàndard quan hi ha una distribució adequada de la càrrega de la subjecció al voltant del capçal de la brida. Podeu pensar-ho com a cargol de la roda del vostre cotxe al fre o al disc del tambor del cub. Si no apreteu les femelles, la roda del patró d'estrella no s'estrenyi i mantindrà una connexió. Pot provocar deformacions del tambor, del rotor o del disc de fre.

A: Connexió:
Les brides creen una connexió segura i estanca entre dues o més canonades o equips. Normalment es connecten entre si, creant una unió forta i fiable.
Tipus:
Les brides vénen de diversos tipus, incloses les brides lliscants, les brides de coll de soldadura, les brides de soldadura de sòcols, les brides roscades, les brides cegues i les brides d'unió solapada. Cada tipus té unes característiques i aplicacions específiques.
Material:
Les brides es fabriquen habitualment amb materials com acer al carboni, acer inoxidable, acer aliat i fins i tot materials no metàl·lics com PVC (clorur de polivinil). L'elecció del material depèn de factors com l'aplicació, la temperatura, la pressió i l'entorn corrosiu.
Classificacions de mida i pressió:
Les brides estan disponibles en diferents mides, que van des de petits diàmetres fins a grans, per adaptar-se a diferents mides de canonada. També tenen classificacions de pressió, que indiquen la pressió màxima que pot suportar la brida sense fallar.
Junta:
Les brides requereixen una junta entre les superfícies d'acoblament per garantir un segellat adequat i evitar fuites. Les juntes solen estar fetes de materials com el cautxú, el grafit o el PTFE (politetrafluoroetilè).
Estàndards:
Les brides es fabriquen per complir amb estàndards específics per garantir la compatibilitat i la intercanviabilitat. Els estàndards comuns inclouen ASME (American Society of Mechanical Engineers) B16.5, ASME B16.47 i API (American Petroleum Institute) 6A.
Cares de brida:
Les brides tenen superfícies d'acoblament anomenades cares de brida, que es presenten en diferents configuracions. Els tipus més comuns són la cara elevada (RF) i la cara plana (FF). La selecció del tipus de cara de brida depèn de factors com l'aplicació i el nivell de segellat requerit.
Aplicacions:
Les brides s'utilitzen àmpliament en diverses indústries, com ara petroli i gas, química, petroquímica, generació d'energia, tractament d'aigua i sistemes HVAC (calefacció, ventilació i aire condicionat).

A: Les brides estan formades per:
La pròpia brida: És la placa circular en la qual es troben els forats i els cargols de connexió.
Coll: Aquesta és la part que connecta amb la canonada, però no totes les brides tenen coll.
Diàmetre del cargol: es refereix a la mida dels forats on s'insereixen els cargols.
La cara: segons el model, les brides vénen amb diferents tipus de cara, sent les més habituals la cara elevada o RF, la cara plana o FF i l'articulació tipus anell o RTJ.

R: Les brides s'utilitzen per unir de manera segura i ferma canonades, vàlvules, bombes o altres equips en una junta. Algunes funcions importants que proporcionen les brides són:
Connexió: Les brides permeten el muntatge de components en una unió. Una brida es munta a la circumferència exterior de la canonada o equip, mentre que l'altra brida es munta al costat oposat de la unió. Estan connectats de manera segura mitjançant cargols i femelles, garantint una connexió fiable.
Durabilitat: les brides proporcionen resistència contra la pressió, la temperatura i altres forces dins del sistema. Les altes pressions o els canvis de temperatura entre canonades o equips es poden adaptar eficaçment a causa de la connexió sòlida que proporcionen les brides.
Segellat: Les brides s'utilitzen per aconseguir el segellat de la unió. Les juntes o materials de segellat a la junta eviten fuites no desitjades de líquids o gasos dins de les canonades. Això és important per a les operacions segures i la protecció del medi ambient.
Facilitat de muntatge i manteniment: les brides permeten un fàcil muntatge i desmuntatge de canonades o equips. Quan es necessiten reparacions, manteniment o modificacions, les peces es poden separar i tornar a muntar ràpidament mitjançant brides. Això proporciona un avantatge significatiu per a la continuïtat i l'eficiència de la producció.
Flexibilitat: les brides permeten transicions entre diferents diàmetres de canonades, classes de pressió o materials. S'utilitzen en les articulacions de diferents components o sistemes per reunir diversos elements i garantir la compatibilitat.
Les brides s'utilitzen àmpliament en indústries com ara plantes industrials, instal·lacions petroquímiques, plantes de tractament d'aigua, construcció naval i la indústria del petroli i el gas. En aquests sectors, les brides es consideren un component crític per proporcionar una unió segura i sòlida, garantir l'estanquitat i facilitar el muntatge o el manteniment fàcil.

R: Les dimensions de la brida es determinen en funció d'estàndards i paràmetres de disseny específics. Els enfocaments generals per determinar les dimensions de la brida inclouen:
Selecció estàndard: les dimensions de la brida normalment es defineixen per estàndards internacionals. Per exemple, estàndards com ANSI/ASME, DIN i JIS especifiquen dimensions, classes i toleràncies de brida. És important escollir un estàndard que s'adapti als requisits del projecte o de l'aplicació.
Classe de pressió i mida: les dimensions de la brida es determinen en funció de la classe de pressió i la mida de la canonada que s'utilitza. La classe de pressió s'ha de seleccionar per suportar la pressió màxima que porta la canonada. També es tenen en compte les dimensions de la canonada, com ara el diàmetre exterior i el diàmetre interior.
Tipus de brida: les dimensions de la brida es determinen en funció del tipus de brida que s'utilitza. Els diferents tipus de brides, com ara les brides planes, les brides de coll de soldadura i les brides roscades, tenen estàndards de dimensions diferents. És important seguir les dimensions estàndard especificades per a cada tipus de brida.
Material de la canonada: les dimensions de la brida també es determinen en funció del material de la canonada que s'utilitza. Els diferents materials, com ara l'acer, l'acer inoxidable i l'acer al carboni, tenen estàndards de dimensions diferents.
Toleràncies: Les toleràncies també es consideren en les dimensions de la brida. Aquests representen desviacions acceptables dins d'un interval especificat. Les toleràncies són importants per garantir un muntatge correcte de la brida i aconseguir una connexió compatible.
En general, les dimensions de la brida es determinen en funció dels estàndards, la classe de pressió, el tipus de brida, el material de la canonada i les toleràncies. Tenir en compte aquests factors a l'hora de seleccionar les dimensions de brida adequades és important per garantir una connexió de canonada segura i compatible.

R: Les brides de canonades es poden fabricar amb diversos materials segons el material de la canonada i els requisits de l'aplicació. La selecció depèn de factors com la corrosió ambiental, la temperatura de funcionament, la pressió de flux i l'economia. Alguns dels materials més comuns inclouen acer al carboni, acer aliat, acer inoxidable, ferro colat, coure i PVC.
L'acer al carboni és un acer aliat principalment amb carboni. Té una alta duresa i resistència que augmenta amb el contingut de carboni, però disminueix la ductilitat i el punt de fusió.
L'acer aliat és acer aliat amb un o més elements que milloren o canvien les propietats de l'acer. Els aliatges comuns inclouen manganès, vanadi, níquel, molibdè i crom. Els acers aliats es diferencien en funció dels graus estàndard.
L'acer inoxidable és acer aliat amb crom en quantitats superiors al 10%. El crom permet que l'acer inoxidable tingui una resistència a la corrosió molt més alta que l'acer al carboni, que s'oxida fàcilment per l'exposició a l'aire i la humitat. Això fa que l'acer inoxidable sigui més adequat per a aplicacions corrosives que també requereixen una gran resistència.
El ferro colat és ferro aliat amb carboni, silici i una sèrie d'altres aliants. El silici fa sortir el carboni del ferro, formant una capa de grafit negre a l'exterior del metall. Les ferros colades tenen una bona fluïdesa, colabilitat, mecanització i resistència al desgast, però tendeixen a ser una mica fràgils amb punts de fusió baixos.
L'alumini és un metall mal·leable, dúctil, de baixa densitat amb resistència mitjana. Té una millor resistència a la corrosió que els típics acers al carboni i aliatges. És més útil en la construcció de brides que requereixen força i baix pes.
El llautó és un aliatge de coure i zinc, sovint amb elements addicionals com el plom o l'estany. Es caracteritza per una bona resistència, excel·lent ductilitat a alta temperatura, ductilitat raonable en fred, bona conductivitat, excel·lent resistència a la corrosió i bones propietats de rodament.
El PVC o el clorur de polivinil és un polímer termoplàstic que és econòmic, durador i fàcil de muntar. És resistent a la corrosió tant química com biològica. Afegint plastificants es pot fer més suau i flexible.

R: Els forats es foren amb precisió a la brida per facilitar el muntatge.
L'encaix en el punt garantiria l'assentament dels elements de fixació real i quadrat.
Per tal d'obtenir la màxima resistència, es controla el flux de gra.
El flux sense restriccions s'obté mitjançant un forat suau i precís.
La bona soldadura es facilita amb el bisell mecanitzat i la terra.
Per tal d'assegurar alineacions reals, totes les cares es mecanitzen dins de toleràncies.
