Tub d'acer recobert
El vostre proveïdor professional de canonades d'acer recobert
GNEE Pipe ofereix una gamma completa de solucions de recobriment de canonades externes, incloent sistemes de recobriment FBE d'una sola capa, FBE de doble capa, 2PE, 3PE i 3PP. Tots els recobriments s'apliquen d'acord amb estàndards reconeguts internacionalment com DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 i SY/T 0315, garantint una protecció fiable contra la corrosió per a aplicacions exigents de canonades.
Breu introducció a la canonada d'acer revestida
La canonada recoberta es refereix a la canonada d'acer que ha estat tractada amb recobriments protectors per millorar la resistència a la corrosió, la durabilitat i la vida útil. Aquests sistemes de recobriment s'apliquen àmpliament en oleoductes i gasoductes, aplicacions d'acer estructural i diversos sistemes de canonades industrials per protegir la superfície de la canonada de la corrosió, atacs químics i danys ambientals.
Per a les aplicacions de gasoductes de petroli i gas, les canonades recobertes generalment es classifiquen en dues categories segons la ubicació i la funció del recobriment: recobriments de canonades interns, que protegeixen la superfície interior de la corrosió i danys relacionats amb el flux, i recobriments de canonades externs, que proporcionen protecció contra la corrosió del sòl, la humitat i les condicions ambientals externes.
especificació del tub recobert
Depenent dels requisits del projecte, les canonades d'acer recobertes es poden subministrar amb diferents sistemes de recobriment, inclòsEpoxi enllaçat per fusió (FBE), 2PE, 3PE, 2LPP, 3LPP, recobriment epoxi intern, recobriment de pes de formigó, irevestiment de ceràmica. La selecció correcta del recobriment depèn de la temperatura de funcionament, el medi de transport, l'entorn d'instal·lació i la vida útil requerida.
| Tipus de recobriment | Capa de recobriment | Gruix del recobriment |
| 3PE Polietilè de tres capes | Capa interior: epoxi (verd) | 2,0-4,5 mm |
|
Adhesiu de capa mitjana L (blanc) |
||
| Capa exterior: polietilè (negre) | ||
| 2PE Polietilè de dues capes | Capa interior: adgensice | 2,0-4,5 mm |
| Capa exterior: polietilè | ||
| FBE | Epoxi | 200-400um |
| 2FBE Epoxi de dues capes | Capa interior: expoxy (verd) | 400-800um |
| Capa exterior: epoxi d'intensitat (verd sàlvia) | ||
| Polietilè de tres capes 3PP | Capa interior: expoxy (verd) | 2,5-3,0 mm |
| Capa mitjana: adhesiva (blanca) | ||
| Capa exterior: polipropilè (blanc) | ||
| CWC | Revestiment de formigó | |
| Revestiment de revestiment de goma | Revestiment de goma | |
| Revestit de plàstic | Recobriment plàstic |
| Revestiment intern | |
| Coacció epoxi líquida | AWWAC210-2007 |
| FBE | AWWAC213-2001 |
| Revestiment de morter de ciment | BS534-1990, AWWA C205-2001 |
| Revestiment de betum | BS534-1990 |
| Revestiment de revestiment de goma | NACE RP 0178 |
| Folrat de ceràmica resistent a l'abrasió | DIN 50902, ISO 21809 |
| Altres materials especials | Personalitzat |
| Tipus de recobriment | Estàndard de recobriment |
|---|---|
| 3LPE / 3LPP | DIN30670-1991; CAN/CSA Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2LPE / 2LPP | SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009 |
| FBE (Epoxi Fusion Bond) | SY/T0315-2005; AWWA C213-2001; CAN/CSA Z245.20-2010; ISO21809-2-2007; API RP 5L9-2001 |
| Recobriment de betum (esmalt i cinta aplicada en calent) | BS534-1990; AWWA C203-2002; AWWA C214-2000 |
| Recobriment epoxi líquid | AWWA C210-2007 |
| Recobriment aïllat de poliuretà | SY/T0415-1996; CJ/T114-2000; EN253-1994 |
| Mànigues termocontraíbles | ISO21809-3; EN12068; DIN30672; NACE SP303 |
| Recobert de plàstic | AWWA C213; AWWA C203; AWWA C229; DIN30670; DIN EN 10288; ISO21809-1 |
| Revestiment de formigó | AWWA C205 |
| Folrat de ceràmica resistent a l'abrasió | DIN50929; ISO 21809 |
| Altres materials especials | Personalitzat |
Compliment de materials i estàndards globals
Tots els tubs bàsics i materials de recobriment s'obtenen i es processen estrictament sota la gestió de qualitat ISO 9001:
- Qualitats d'acer: API 5L Grau B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A53; ASTM A106; EN 10219 (S355J2H).
- Estàndards de fabricació: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Pipa nua |
SSAW |
LSAW |
ERW |
SMLS |
|
Gamma de producció: |
OD: 219 mm-3120 mm |
OD:16"-64" |
OD: 1/8 "-24" |
OD: 1/8 "-36" |
|
Longitud: |
· Longitud aleatòria / Longitud fixa / SRL / DRL |
|||
|
Ús: |
Tubs mecànics |
|||
|
Prova: |
1. Anàlisi de components químics 2. Propietats mecàniques (resistència a la tracció, resistència a la fluència, allargament) |
|||
|
Tipus de recobriment: |
Recobriment epoxi d'enllaç de fusió / epoxi de quitrà de carbó / 3PE / 2PE / FBE / 2FBE / 3PP recobriment de vernís |
|||
Aplicacions per tipus de recobriment

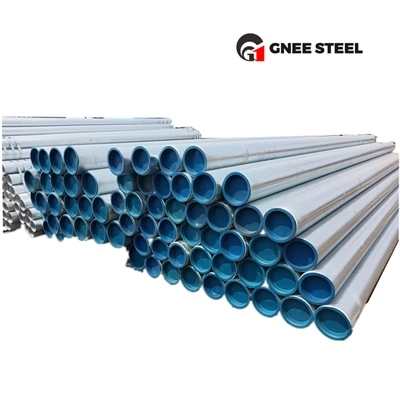

Tub recobert de FBE (epoxi fusionat per fusió)
Les canonades recobertes de FBE s'utilitzen àmpliament on es requereix una excel·lent resistència a la corrosió, una forta adhesió i una bona protecció contra l'abrasió. Les aplicacions típiques inclouen:
Sistemes de protecció contra incendis:Conduccions d'aspersió automàtica, canonades d'aigua contra incendis i altres sistemes de canonades d'extinció d'incendis.
Conduccions industrials:Conduccions de procés d'alta temperatura, línies de transport de productes químics i sistemes de recollida de petroli i gas.
Subministrament d'aigua i drenatge:Conduccions d'aigua interiors i exteriors, així com línies de transmissió d'aigua a alta pressió.
Altres aplicacions:Conduccions de centrals elèctriques, canonades d'aigua de mar i sistemes de canonades que requereixen una major resistència al desgast.

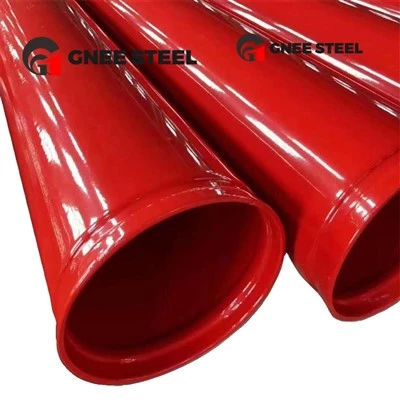

Tub recobert d'epoxi líquid
Les canonades recobertes d'epoxi líquid proporcionen una solució rendible de protecció contra la corrosió per a aplicacions de canonades d'ús general, especialment quan es necessiten requisits de protecció moderats.
Construcció Civil:Sistemes interiors de subministrament d'aigua, canonades de drenatge domèstic i xarxes de canonades de derivació d'edificis.
Projectes municipals:Conduccions d'aigua enterrades a baixa pressió, sistemes de transport d'aigües residuals i canonades generals.
Reparació i manteniment de canonades:Reparació de recobriments in situ i recobriment de superfícies de canonades d'acer danyades.
Projectes sensibles als costos:Sistemes de canonades estàndard sense corrosió severa ni condicions de funcionament.

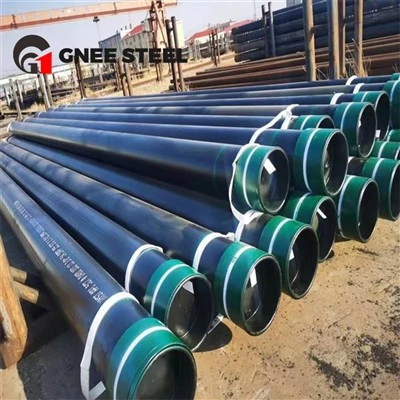

Tub recobert de 3PE / 3LPE
Les canonades recobertes de 3PE i 3LPE estan dissenyades per al servei subterrani a llarg termini, oferint una excel·lent resistència a la corrosió, la humitat i els danys mecànics. S'utilitzen habitualment en:
Conduccions enterrades de llarga distància:Oleoductes de transmissió de petroli, gasoductes de gas natural i projectes de transmissió d'aigua de gran diàmetre.
Xarxes subterrànies municipals:Sistemes urbans de subministrament d'aigua, gasoductes enterrats i xarxes de canonades de serveis públics.
Projectes d'encreuament:Conduccions instal·lades sota carreteres, vies de ferrocarril i altres passos d'infraestructures.
Conduccions de camp remot:Sistemes de canonades que funcionen en entorns de sòls difícils i condicions exteriors dures.
Tub revestit de formigó (CWC)
Les canonades recobertes de formigó (CWC) s'utilitzen principalment per a aplicacions en alta mar i submarines on es requereix pes addicional, estabilitat i protecció mecànica.
Conduccions submarines i offshore:Oleoductes de petroli i gas en alta mar, oleoductes submarins i sistemes de transport marítim.
Creues de rius i llacs:Conduccions que requereixen control de flotabilitat i protecció contra l'impacte del flux d'aigua.
Infraestructura subaquàtica:Instal·lacions portuàries, canonades de moll i altres sistemes de canonades submergides.
Conduccions enterrades profundes:Conduccions instal·lades sota càrregues pesades del sòl o exposades a condicions de pressió externa elevada.
Taula de comparació
| Característica | Tub recobert d'epoxi | Tub recobert FBE | 3LPE (3PE) Tub recobert | Tub recobert de formigó |
|---|---|---|---|---|
| Nom complet | Tub d'acer recobert epoxi | Tub d'acer recobert d'epoxi fusionat | Tub d'acer recobert de polietilè de tres capes | Tub d'acer recobert de formigó |
| Tipus de recobriment | Orgànic (epoxi líquid o en pols) | Orgànica (pols epoxi termoestables) | Multicapa: epoxi + adhesiu + PE | Revestiment de pes mineral (formigó). |
| Funció primària | Protecció contra la corrosió (lleu a moderada) | Protecció contra la corrosió (alt rendiment) | Corrosió + protecció mecànica | Flotabilitat negativa + protecció contra impactes |
| Resistència a l'impacte | De baix a moderat | Moderat | Alt (capa exterior de PE gruixuda) | Molt alta (el formigó absorbeix l'impacte) |
| Aplicació típica | Línies d'aigua, clavegueram, revestiment intern d'aspersió contra incendis | Conduccions enterrades, barres d'armadura, recobriment exterior per a gas/aigua | Petroli/gas de llarga distància, oleoductes submarins, terreny rocós | Conduccions submarines, creus de rius, aiguamolls |
línia de procés de tubs d'acer recoberts
Els fabricants fiables de tubs d'acer recoberts realitzen estrictes inspeccions de recobriment d'acord amb les especificacions del projecte i els estàndards aplicables.
- Mesura del gruix del recobriment
- Prova de detecció de vacances
- Prova d'adhesió
- Prova de resistència a l'impacte
- Prova de desvinculació catòdica
- Inspecció superficial
Per què triar les nostres solucions de canonades d'acer recoberts?
- Múltiples sistemes de recobriment per a diferents entorns de canonades
- Compliment de les normes internacionals de recobriment
- Suport professional per a la selecció de recobriments
- Gruix i especificacions personalitzades del recobriment
- Inspecció de qualitat estricta abans de l'enviament
- Solucions per a aplicacions de petroli, gas, aigua, offshore i industrials
La nostra fàbrica
GNEE Pipe és l'empresa professional de la cadena de subministrament única de la Xina per a productes d'acer.
El nostre certificat
GNEE Pipe Coated Pipe ha estat reconeguda per desenes d'empreses de projectes i s'ha convertit en una empresa estrella a Àsia.
Contacta amb nosaltres
Preguntes freqüents
Quina diferència hi ha entre la canonada d'acer recoberta de FBE i 3LPE?
L'FBE és un recobriment epoxi d'una sola capa centrat principalment en la protecció i l'adhesió contra la corrosió. 3L'LPE combina capes de FBE, adhesiu i polietilè per proporcionar resistència a la corrosió i una protecció mecànica més forta.
Quin recobriment és millor, 3LPE o 3LPP?
El 3LPE s'utilitza àmpliament per a oleoductes enterrats i gasoductes convencionals. 3L'LPP ofereix una millor resistència a la temperatura i a l'abrasió, el que el fa adequat per a canonades d'alta temperatura i aplicacions en alta mar.
Quant de temps dura el tub d'acer recobert?
La vida útil de la canonada d'acer recoberta depèn del tipus de recobriment, la temperatura de funcionament, les condicions del sòl o de l'aigua de mar, la qualitat de la instal·lació i les pràctiques de manteniment. Els sistemes de recobriment seleccionats correctament poden proporcionar dècades de protecció de canonades.
Es poden personalitzar les canonades d'acer revestides?
Sí. Les canonades d'acer recobertes es poden personalitzar segons la mida del tub, el grau d'acer, el tipus de recobriment, el gruix del recobriment, els requisits d'aplicació i els estàndards internacionals del projecte.
Quines proves es fan a les canonades d'acer revestides?
Les proves habituals inclouen la inspecció del gruix del recobriment, la detecció de vacances, les proves d'adhesió, les proves d'impacte i les proves de desenganxament catòdic.
