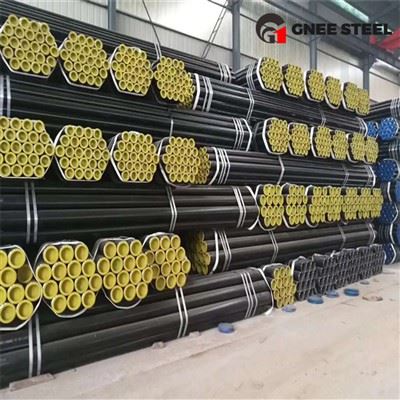

Tub de línia API 5L





Característica	PSL 1	PSL 2
Gamma de graus	A25 a X70	Grau B a X80
Contingut químic	Estandarditzat	Límits estrictes (C, P, S)
Prova d'impacte	No es requereix	Obligatori(Charpy V-osca)
Traçabilitat	Traçable fins que passen les proves	Traçabilitat totalrequerit
Soldadura	ERW estàndard, SAW, SMLS	Soldadura d'alta freqüència restringida

Consell professional:El PSL 2 és obligatori per a entorns de servei marí i àcid (H2S) a causa de la seva resistència a la fractura superior.





NPS (polzades)	Diàmetre exterior (mm)	SCH 10	SCH 20	SCH 30	STD (estàndard)	SCH 40	SCH 80	XS (extra fort)	SCH 160	XXS
1/2"	21.3	2.11	-	-	2.77	2.77	3.73	3.73	4.78	7.47
3/4"	26.7	2.11	-	-	2.87	2.87	3.91	3.91	5.56	7.82
1"	33.4	2.77	-	-	3.38	3.38	4.55	4.55	6.35	9.09
1-1/2"	48.3	2.77	-	-	3.68	3.68	5.08	5.08	7.14	10.16
2"	60.3	2.77	-	-	3.91	3.91	5.54	5.54	8.74	11.07
3"	88.9	3.05	-	-	5.49	5.49	7.62	7.62	11.13	15.24
4"	114.3	3.05	-	-	6.02	6.02	8.56	8.56	13.49	17.12
6"	168.3	3.40	-	-	7.11	7.11	10.97	10.97	15.88	21.95
8"	219.1	3.76	6.35	7.04	8.18	8.18	12.70	12.70	23.01	22.23
10"	273.1	4.19	6.35	7.80	9.27	9.27	15.09	12.70	28.58	25.40
12"	323.8	4.57	6.35	8.38	9.53	10.31	17.48	12.70	33.32	25.40
14"	355.6	6.35	7.92	9.53	9.53	11.13	19.05	12.70	35.71	-
16"	406.4	6.35	7.92	9.53	9.53	12.70	21.44	12.70	40.49	-
18"	457.0	6.35	7.92	11.13	9.53	14.27	23.83	12.70	45.24	-
20"	508.0	6.35	9.53	12.70	9.53	15.09	26.19	12.70	50.01	-
24"	610.0	6.35	9.53	14.27	9.53	17.48	30.96	12.70	59.54	-





Tipus de fabricació de canonades de línia API 5LTaula de comparació

Tipus de fabricació	Costura	Diàmetre típic	Pressió típica	Cost
Sense costures (SMLS)	Cap	21 mm – 914 mm	Alt	Alt
ERW	Costura recta	20 mm – 914 mm	Mitjana	Baixa
LSAW	Longitudinals	406 mm – 1524 mm	Alt	Mitjana
SSAW	Espiral	406 mm – 3000 mm+	Mitjana	Mitjà-Baixa



Requisits químics

Composició química per a canonades PSL 1 amb t Menor o igual a 0,984"

Grau d'acer	Fracció en massa, % basat en anàlisis de calor i producte a,g
	C	Mn	P	S	V	Nb	Ti
	màxim b	màxim b	màx	màx	màx	màx	màx
Pipa sense costures
A	0.22	0.90	0.03	0.03	–	–	–
B	0.28	1.20	0.03	0.03	c,d	c,d	d
X42	0.28	1.30	0.03	0.03	d	d	d
X46	0.28	1.40	0.03	0.03	d	d	d
X52	0.28	1.40	0.03	0.03	d	d	d
X56	0.28	1.40	0.03	0.03	d	d	d
X60	0.28 e	1.40 e	0.03	0.03	f	f	f
X65	0.28 e	1.40 e	0.03	0.03	f	f	f
X70	0.28 e	1.40 e	0.03	0.03	f	f	f
Tub soldat
A	0.22	0.90	0.03	0.03	–	–	–
B	0.26	1.20	0.03	0.03	c,d	c,d	d
X42	0.26	1.30	0.03	0.03	d	d	d
X46	0.26	1.40	0.03	0.03	d	d	d
X52	0.26	1.40	0.03	0.03	d	d	d
X56	0.26	1.40	0.03	0.03	d	d	d
X60	0.26 e	1.40 e	0.03	0.03	f	f	f
X65	0.26 e	1.45 e	0.03	0.03	f	f	f
X70	0.26e	1.65 e	0.03	0.03	f	f	f
a. Cu Menor o igual a=0.50% Ni; Menor o igual al 0,50%; Cr Inferior o igual al 0,50%; i Mo inferior o igual al 0,15%, b. Per a cada reducció del 0,01% per sota de la concentració màxima especificada per al carboni, es permet un augment del 0,05% per sobre de la concentració màxima especificada per a Mn, fins a un màxim de l'1,65% per a graus superiors o iguals a L245 o B, però inferiors o iguals a L360 o X52; fins a un màxim de l'1,75% per a les qualificacions > L360 o X52, però < L485 o X70; i fins a un màxim del 2,00% per al grau L485 o X70., c. Llevat que s'acordi el contrari NB + V Inferior o igual al 0,06%, d. Nb + V + TI Menor o igual al 0,15%, e. Llevat que s'acordi el contrari, f. Llevat que s'acordi el contrari, NB + V=Ti Menor o igual al 0,15%, g. No es permet l'addició deliberada de B i el B residual inferior o igual al 0,001%



Composició química per a canonades PSL 2 amb t Menor o igual a 0,984"

Grau d'acer	Fracció en massa, % basat en anàlisis de calor i producte																		Equiv de carboni a
	C		Si		Mn		P		S		V		Nb		Ti		Altres		CE IIW		CE Pcm
	màxim b		màx		màxim b		màx		màx		màx		màx		màx				màx		màx
Tub sense soldadura i soldat
BR	0.24		0.40		1.20		0.025		0.015		c		c		0.04		e,l		0.43		0.25
X42R	0.24		0.40		1.20		0.025		0.015		0.06		0.05		0.04		e,l		0.43		0.25
BN	0.24		0.40		1.20		0.025		0.015		c		c		0.04		e,l		0.43		0.25
X42N	0.24		0.40		1.20		0.025		0.015		0.06		0.05		0.04		e,l		0.43		0.25
X46N	0.24		0.40		1.40		0.025		0.015		0.07		0.05		0.04		d,e,l		0.43		0.25
X52N	0.24		0.45		1.40		0.025		0.015		0.10		0.05		0.04		d,e,l		0.43		0.25
X56N	0.24		0.45		1.40		0.025		0.015		0.10f		0.05		0.04		d,e,l		0.43		0.25
X60N	0.24f		0.45f		1.40f		0.025		0.015		0.10f		0.05f		0.04f		g,h,l		Tal com s'ha acordat
BQ	0.18		0.45		1.40		0.025		0.015		0.05		0.05		0.04		e,l		0.43		0.25
X42Q	0.18		0.45		1.40		0.025		0.015		0.05		0.05		0.04		e,l		0.43		0.25
X46Q	0.18		0.45		1.40		0.025		0.015		0.05		0.05		0.04		e,l		0.43		0.25
X52Q	0.18		0.45		1.50		0.025		0.015		0.05		0.05		0.04		e,l		0.43		0.25
X56Q	0.18		0.45f		1.50		0.025		0.015		0.07		0.05		0.04		e,l		0.43		0.25
X60Q	0.18f		0.45f		1.70f		0.025		0.015		g		g		g		h,l		0.43		0.25
X65Q	0.18f		0.45f		1.70f		0.025		0.015		g		g		g		h,l		0.43		0.25
X70Q	0.18f		0.45f		1.80f		0.025		0.015		g		g		g		h,l		0.43		0.25
X80Q	0.18f		0.45f		1.90f		0.025		0.015		g		g		g		i,j		Tal com s'ha acordat
X90Q	0.16f		0.45f		1.90		0.020		0.010		g		g		g		j,k		Tal com s'ha acordat
X100Q	0.16f		0.45f		1.90		0.020		0.010		g		g		g		j,k		Tal com s'ha acordat
Tub soldat
BM		0.22		0.45		1.20		0.025		0.015		0.05		0.05		0.04		e,l		0.43	0.25
X42M		0.22		0.45		1.30		0.025		0.015		0.05		0.05		0.04		e,l		0.43	0.25
X46M		0.22		0.45		1.30		0.025		0.015		0.05		0.05		0.04		e,l		0.43	0.25
X52M		0.22		0.45		1.40		0.025		0.015		d		d		d		e,l		0.43	0.25
X56M		0.22		0.45f		1.40		0.025		0.015		d		d		d		e,l		0.43	0.25
X60M		0.12f		0.45f		1.60f		0.025		0.015		g		g		g		h,l		0.43	0.25
X65M		0.12f		0.45f		1.60f		0.025		0.015		g		g		g		h,l		0.43	0.25
X70M		0.12f		0.45f		1.70f		0.025		0.015		g		g		g		h,l		0.43	0.25
X80M		0.12f		0.45f		1.85f		0.025		0.015		g		g		g		i,j		.043f	0.25
X90M		0.1		0.55f		2.10f		0.02		0.01		g		g		g		i,j		–	0.25
X100M		0.1		0.55f		2.10f		0.02		0.01		g		g		g		i,j		–	0.25
a. SMLS t>0,787", els límits CE seran els acordats. Els límits CEIIW aplicats fi C > 0,12% i els límits CEPcm s'apliquen si C inferior o igual al 0,12%, b. Per a cada reducció del 0,01% per sota del màxim especificat per a C, s'admet un augment del 0,05% per sobre del màxim especificat per a Mn, fins a un màxim de l'1,65% per a les qualificacions superiors o iguals a L245 o B, però inferiors o iguals a L360 o X52; fins a un màxim de l'1,75% per a les qualificacions > L360 o X52, però < L485 o X70; fins a un màxim del 2,00% per a les qualificacions superiors o iguals a L485 o X70, però inferiors o iguals a L555 o X80; i fins a un màxim del 2,20% per a les qualificacions > L555 o X80., c. Tret que s'acordi el contrari Nb=V Inferior o igual al 0,06%, d. Nb=V=Ti Menor o igual al 0,15%, e. Llevat que s'acordi el contrari, Cu Menor o igual al 0,50%; Ni Menor o igual al 0,30% Cr Inferior o igual al 0,30% i Mo Inferior o igual al 0,15%, f. Llevat que s'acordi el contrari, g. Llevat que s'acordi el contrari, Nb + V + Ti Inferior o igual al 0,15%, h. Llevat que s'acordi el contrari, Cu Menor o igual al 0,50% Ni Menor o igual al 0,50% Cr Menor o igual al 0,50% i MO Menor o igual al 0,50%, i. Llevat que s'acordi el contrari, Cu Menor o igual al 0,50% Ni Menor o igual a 1,00% Cr Inferior o igual al 0,50% i MO Inferior o igual al 0,50%, j. B inferior o igual al 0,004%, k. Llevat que s'acordi el contrari, Cu Menor o igual al 0,50% Ni Menor o igual a 1,00% Cr Inferior o igual al 0,55% i MO Inferior o igual al 0,80%, l. Per a tots els graus de canonada PSL 2, excepte els graus amb notes a peu de pàgina j, s'aplica el següent. Llevat que s'acordi el contrari, no es permet cap addició intencionada de B i B residual inferior o igual al 0,001%.



Propietats mecàniques d'API 5L SMLS i canonades soldades PSL 1

Grau de canonada	Propietats de tracció: cos de canonades de SMLS i canonades soldades PSL 1			Costura de canonada soldada
	Límit de rendiment a	Resistència a la tracció a	Elongació	Resistència a la tracció b
	Rt0,5 PSI mín	Rm PSI mín	(en 2in Af % min)	Rm PSI mín
A	30,500	48,600	c	48,600
B	35,500	60,200	c	60,200
X42	42,100	60,200	c	60,200
X46	46,400	63,100	c	63,100
X52	52,200	66,700	c	66,700
X56	56,600	71,100	c	71,100
X60	60,200	75,400	c	75,400
X65	65,300	77,500	c	77,500
X70	70,300	82,700	c	82,700
a. Per a la qualitat intermèdia, la diferència entre la resistència a la tracció mínima especificada i el rendiment mínim especificat per al cos de la canonada serà la que es dóna per a la qualitat superior següent.
b. Per als graus intermedis, la resistència a la tracció mínima especificada per a la costura de soldadura ha de ser la mateixa que la determinada per al cos mitjançant la nota a peu de pàgina.
c. L'allargament mínim especificat, Af, expressat en percentatge i arrodonit al percentatge més proper, s'ha de determinar mitjançant l'equació següent:
On C és 1 940 per al càlcul amb unitats Si i 625 000 per al càlcul amb unitats USC
Axc és l'àrea de la secció transversal de la prova de tracció aplicable, expressada en mil·límetres quadrats (polzades quadrades), de la manera següent
– Per a proves de secció circular, 130 mm2 (0,20 in2) per a proves de 12,7 mm (0,500 in) i 8,9 mm (0,350 in) de diàmetre; i 65 mm2 (0,10 in2) per a peces de prova de 6,4 mm (0,250 in) de diàmetre.
– Per a proves de secció completa, el menor entre a) 485 mm2 (0,75 in2) i b) l'àrea de la secció transversal de la prova, derivada utilitzant el diàmetre exterior especificat i el gruix de paret especificat de la canonada, arrodonit als 10 mm2 (0,10 in2) més propers.
– Per a proves de tira, el menor entre a) 485 mm2 (0,75 in2) i b) l'àrea de la secció transversal de la prova, derivada utilitzant l'amplada especificada de la prova i el gruix especificat de la paret del tub, arrodonit als 10 mm2 (0,10 in2) més propers.
U és la resistència a la tracció mínima especificada, expressada en megapascals (lliures per polzada quadrada)



Propietats mecàniques d'API 5L SMLS i de canonades soldades PSL 2

Grau de canonada	Propietats de tracció: cos de canonades de SMLS i canonades soldades PSL 2						Costura de canonada soldada
	Límit de rendiment a		Resistència a la tracció a		Ratio a,c	Elongació	Resistència a la tracció d
	Rt0,5 PSI mín		Rm PSI mín		R10,5IRm	(en 2 polzades)	Rm (psi)
						Af %
	Mínim	Màxim	Mínim	Màxim	Màxim	Mínim	Mínim
BR, BN, BQ, BM	35,500	65,300	60,200	95,000	0.93	f	60,200
X42,X42R,X2Q,X42M	42,100	71,800	60,200	95,000	0.93	f	60,200
X46N,X46Q,X46M	46,400	76,100	63,100	95,000	0.93	f	63,100
X52N,X52Q,X52M	52,200	76,900	66,700	110,200	0.93	f	66,700
X56N,X56Q,X56M	56,600	79,000	71,100	110,200	0.93	f	71,100
X60N,X60Q,S60M	60,200	81,900	75,400	110,200	0.93	f	75,400
X65Q,X65M	65,300	87,000	77,600	110,200	0.93	f	76,600
X70Q,X65M	70,300	92,100	82,700	110,200	0.93	f	82,700
X80Q,X80M	80,.500	102,300	90,600	119,700	0.93	f	90,600
a. Per al grau intermedi, consulteu l'especificació completa API5L.
b. per a graus > X90, consulteu l'especificació completa API5L.
c. This limit applies for pies with D> 12.750 in
d. Per als graus intermedis, la resistència a la tracció mínima especificada per a la costura de soldadura ha de ser el mateix valor que es va determinar per al cos de la canonada amb el peu a.
e. per a canonades que requereixen proves longitudinals, la força elàstica màxima ha de ser inferior o igual a 71.800 psi.
f. L'allargament mínim especificat, Af, expressat en percentatge i arrodonit al percentatge més proper, s'ha de determinar mitjançant l'equació següent:
On C és 1 940 per al càlcul amb unitats Si i 625 000 per al càlcul amb unitats USC
Axc és l'àrea de la secció transversal de la prova de tracció aplicable, expressada en mil·límetres quadrats (polzades quadrades), de la manera següent
– Per a proves de secció circular, 130 mm2 (0,20 in2) per a proves de 12,7 mm (0,500 in) i 8,9 mm (0,350 in) de diàmetre; i 65 mm2 (0,10 in2) per a peces de prova de 6,4 mm (0,250 in) de diàmetre.
– Per a proves de secció completa, el menor entre a) 485 mm2 (0,75 in2) i b) l'àrea de la secció transversal de la prova, derivada utilitzant el diàmetre exterior especificat i el gruix de paret especificat de la canonada, arrodonit als 10 mm2 (0,10 in2) més propers.
– Per a proves de tira, el menor entre a) 485 mm2 (0,75 in2) i b) l'àrea de la secció transversal de la prova, derivada utilitzant l'amplada especificada de la prova i el gruix especificat de la paret del tub, arrodonit als 10 mm2 (0,10 in2) més propers.
U és la resistència a la tracció mínima especificada, expressada en megapascals (lliures per polzada quadrada
g. Es poden especificar valors inferiors per a R10,5IRm per acord
h. per a graus > x90, consulteu l'especificació completa API5L.



Guia de selecció de canonades API 5L

Servei / Aplicació	Grau d'acer típic	Tipus de fabricació	Condició de lliurament	Notes
Transmissió d'aigua, baixa pressió	Grau B, X42	ERW, SSAW	Enrotllat (R)	Instal·lació econòmica i fàcil
Línia de recollida d'oli (pressió mitjana)	X42, X52	ERW, sense costures	R / N	Conduccions de pressió moderada
Distribució de gas natural	X52, X60	ERW	R / N	Requereix una bona duresa, xarxes de gas de la ciutat
Oleoducte de llarga distància	X60, X65	LSAW, sense fissures	N / M	Conduccions terrestres d'alta pressió
Transmissió de gas a llarga distància	X65, X70	LSAW, sense fissures	N / M	Pressió mitjana-alta, camp a través
Gasoducte offshore de petroli i gas	X65, X70	Perfecte, LSAW	Q / M	Servei d'alta pressió i aigües profundes
Conducte d'aigües profundes	X70, X80	Perfecte, LSAW	Q	Conduccions submarines d'ultra alta pressió
Oleoducte àrtic (baixa temperatura)	X65M, X70M, X80M	LSAW, sense fissures	M	Alta tenacitat a temperatures sota zero
Servei àcid (H₂S/CO₂)	X52, X60, X65, X70	LSAW, sense fissures	N / M / Q	Ha de complir la norma NACE MR0175 / ISO 15156
Conducte de purins / mineria	X42, X52, X60	SSAW, ERW	R / N	La resistència a l'abrasió pot requerir un revestiment especial
Línia de gas d'alta pressió	X70, X80	LSAW	Q	Transmissió de llarga distància, alta resistència
Transmissió d'ultra-alta pressió	X80, X90	LSAW	Q	Aigües profundes, camp a través, requisits més alts de resistència









GNEE Pipe és l'empresa professional de la cadena de subministrament única de la Xina per a productes d'acer.













Q:Quina diferència hi ha entre les canonades API 5L i A106?

API 5L i ASTM A106 són especificacions de canonades d'acer al carboni molt utilitzades, però estan destinades a diferents aplicacions.

API 5Lés una especificació publicada per l'American Petroleum Institute (API) per a canonades de línia sense soldadura i soldades utilitzades en sistemes de transport de canonades. S'utilitza habitualment per transportar petroli, gas natural, aigua i altres fluids a llargues distàncies a les indústries del petroli i del gas natural.

ASTM A106és una especificació publicada per ASTM International per a canonades d'acer al carboni sense soldadura destinades a canonades a pressió i servei a temperatura elevada. S'utilitza àmpliament en refineries, centrals elèctriques, instal·lacions petroquímiques i sistemes de canonades de processos industrials.

Diferències clau

Item	API 5L	ASTM A106
Aplicació primària	Transport per gasoducte	Tuberia de procés
Tipus de canonada	Sense costures i soldades	Només sense costures
Indústries típiques	Transmissió de petroli i gas	Refinació, generació d'energia
Requisits PSL	PSL1 / PSL2	No aplicable
Opcions de servei àcid	Disponible	No especificat
Servei d'Alta Temperatura	Limitat	Dissenyat per a això

En alguns projectes, les canonades sense costura poden tenir una doble certificació tant per API 5L Grau B com per ASTM A106 Grau B, cosa que els permet satisfer els requisits de canonada i de pressió.



Q: Quina diferència hi ha entre la canonada API 5L i A53?

API 5L i ASTM A53 són dues especificacions de canonades d'acer al carboni molt utilitzades, però estan pensades per a diferents aplicacions i condicions de servei.

1. Aplicació primària

API 5L:Dissenyat principalment per a sistemes de transport de canonades de petroli, gas i aigua, capaços de manejar condicions d'alta pressió a llargues distàncies.

ASTM A53:Destinat al servei de baixa i mitjana pressió, inclòs el transport d'aire, vapor, aigua i gas, i també per a finalitats estructurals com passamans o bastides.

2. Nivells d'especificació i qualitat

API 5L:Inclou dos nivells d'especificació, PSL1 i PSL2. Les canonades PSL2 es fabriquen amb requisits químics i mecànics més estrictes, incloses les proves d'impacte obligatòries, per a aplicacions de servei àcid i d'alta pressió.

ASTM A53:Un estàndard més bàsic amb menys requisits de prova. No inclou nivells de PSL i, en general, no està pensat per a la transmissió d'energia a alta pressió.

3. Qualitats d'acer i tipus de canonades

API 5L:Disponible en grau B a X80, tant sense costures com soldats (ERW, LSAW, SSAW). Alguns graus es poden certificar per al servei àcid (NACE MR0175).

ASTM A53:Disponible en els graus A i B, inclosos els sense costures i els soldats (tipus F, tipus E), però no té nivells PSL ni certificació de servei àcid.

Resum de diferències clau

Característica	API 5L	ASTM A53
Aplicació típica	Oleoductes i gasoductes, canonades d'aigua	Conduccions de baixa/mitja pressió, estructurals
Tipus de canonada	Sense soldadura i soldat (ERW, LSAW, SSAW)	Sense soldadura i soldadura (ERW, F), tipus E, tipus S
Graus	B a X80	A, B
PSL	PSL1 / PSL2	No aplicable
Servei amarg	Opcional (NACE MR0175)	No especificat
Ús d'alta pressió	Sí	Generalment No

Nota:En alguns casos, les canonades sense soldadura poden tenir una doble certificació per complir amb els requisits API 5L i ASTM A53, depenent de les especificacions del projecte.



P: Quines inspeccions es fan a les canonades de línia API 5L?

A:Els requisits d'inspecció varien segons el grau, el mètode de fabricació i les especificacions del projecte.

Les inspeccions típiques inclouen:

Anàlisi de la composició química

Assajos de tracció

Prova de força de rendiment

Prova d'aplanament

Prova de flexió

Prova d'impacte (PSL2)

Prova hidrostàtica

Prova d'ultrasons (UT)

Proves radiogràfiques (RT)

Inspecció de partícules magnètiques (MPI)

Inspecció visual i dimensional

També es poden organitzar inspeccions addicionals de tercers a petició.



P: Les canonades API 5L es poden certificar dualment?

A:Sí. Algunes canonades sense costura es poden subministrar amb doble certificació, com ara:

API 5L Grau B / ASTM A106 Grau B

API 5L Grau B / ASTM A53 Grau B

Les canonades de doble certificació us permeten complir diverses especificacions del projecte alhora que simplifiquen la gestió d'inventaris.



P: Quina informació han de proporcionar els compradors quan sol·liciten un pressupost?

A:Per rebre una cotització precisa, els compradors han de proporcionar:

Estàndard de canonades (API 5L PSL1 o PSL2)

Qualificació (p. ex., X52, X65, X70)

Tipus de fabricació (SMLS, ERW, LSAW, SSAW)

Diàmetre exterior (OD)

Gruix de paret (WT)

Longitud

Quantitat

Requisits de recobriment

Condició de lliurament

Requisits d'inspecció

Port de destinació

Proporcionar especificacions tècniques completes ajuda a garantir uns preus precisos i terminis de lliurament més curts.



Som fabricants i proveïdors professionals de tubs de línia api 5l a la Xina, especialitzats en oferir un servei personalitzat d'alta qualitat. Us donem la benvinguda a comprar una canonada de línia api 5l en estoc aquí i obtenir un pressupost de la nostra fàbrica. Per consultar preus, poseu-vos en contacte amb nosaltres.
